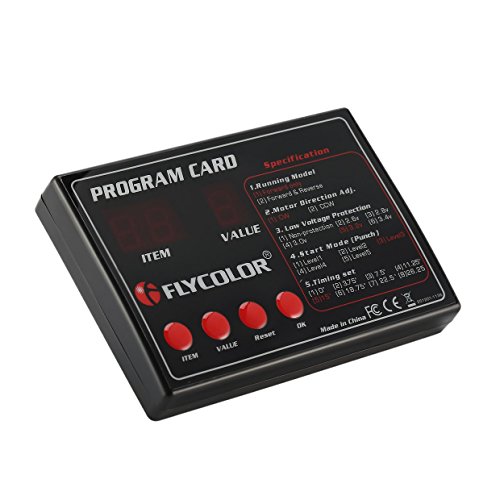

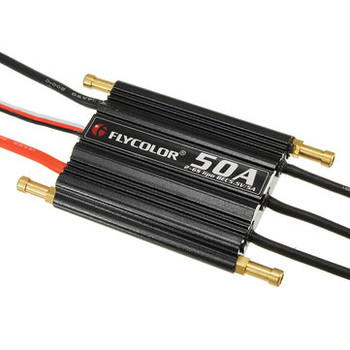

Інструкція Flycolor 50A-150А ESC
1. Режим роботи (1) Тільки вперед (односпрямоване). Цей режим в основному використовується для спеціального застосування, наприклад, для змагань. (2) Вперед і назад (двонаправлений).
При натисканні дросельної заслінки назад, RC човен рухатиметься назад після зупинки двигуна. Цей режим в основному використовується для більшості застосування, наприклад, навчання тощо.
2. Регулювання напрямку двигуна
(1) CW
(2) CCW
Регулювання напрямку двигуна, зручні користувачі змінюють обертання двигуна, не змінюючи дроту двигуна.
3. Захист від низької напруги (1) Незахищений; (2) 2,6 В; (3) 2,8 В; (4) 3,0 В; (5) 3,2 В; (6) 3,4 В.
Захист від низької напруги в основному стосується акумулятора LiPO; Для NiMH ми радимо вибрати не захист.
4. Режим запуску мотору (удар) (1) Рівень 1; (2) Рівень 2; (3) Рівень 3; (4) Рівень 4; (5) Рівень 5;
5 рівнів запуску лінійного прискорення дросельної заслінки, важіль вище, швидкість швидша.
5. Timing (1) 0 °; (2) 3,75 °; (3) 7,5 °; (4) 11,25 °; (5) 15 °; (6) 18,75 °; (7) 22,5 °; (8) 26,25 °;
Низький (0 ° / 3,75 ° / 11,25 ° / 15 ° / 18,75 °) - встановлений для більшості двигунів внутрішнього ротора.
Високий (22,5 ° / 26,25 °) - встановлюється на 6 полюсів і більше 6 полюсів двигуна зовнішнього ротора.
У більшості випадків для всіх типів двигунів підходить синхронізація 15 °. Але для підвищення ефективності радимо встановити низьку синхронізацію для 2-полюсного двигуна (більшість внутрішніх роторів двигуни), встановіть високі терміни для 6-полюсних або більше 6-полюсних двигунів (більшість двигунів із зовнішнім ротором).
Для високошвидкісного двигуна встановіть високі терміни. Деякі двигуни потрібні спеціальні настройки часу, якщо ви не впевнені, будь ласка, використовуйте ступінь синхронізації, рекомендовану виробником двигуна, або встановіть 15 °.
Примітка: Після зміни ступеня хронометражу, будь ласка, успішно протестуйте його, перш ніж грати у воді.

Технічні характеристики модуля на 100а: Кількість елементів: 3S, 4S, 5S (встановлюється користувачем)
Постійний струм заряду: 60А
Постійний струм розряду: 80А
Перевантаження по струму розряду: 1,5 - 2,5 S
Балансування елементів
Струм балансування: 60мА Захист від перезаряду: 4.21 - 4.29 В
Захист від перерозряду: 2.72 - 2.88 В
Відновлення зарядки, при зниженні напруги на елементі до: 4.14 - 4.24 В
Захист від короткого замикання
Розміри модуля: 42.1 мм х 61.2 мм х 4мм
Система управління та балансування забезпечує індивідуальний контроль напруги і опору кожного елемента акумулятора, розподіляє струми між складовими акумуляторної батареї під час зарядного процесу, контролює струм розряду, визначає втрату ємності від дисбалансу, гарантує безпечне підключення та відключення навантаження.
Плата виконує функцію захисту акумуляторів від перерозряду, перезаряду і від короткого замикання в навантаженні. Добре підходить для дамських сумочок та іншого акумуляторного інструменту. Спрацьовування захисту по струму - більш 100A, зменшити струм захисту і навантаження можливо выпаиванием одного або декількох шунтових резисторів "R003" (-25% струмового навантаження на кожен резистор).
При перевищенні максимального допустимого значення напруги живлення, контролер заряду активує режим «захисту». Для того, щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

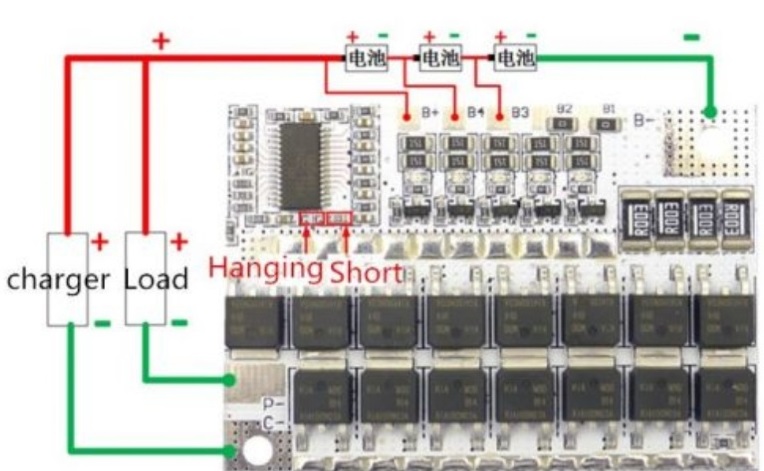

На цьому фото показано схему підключення 3s на 100 ампер.

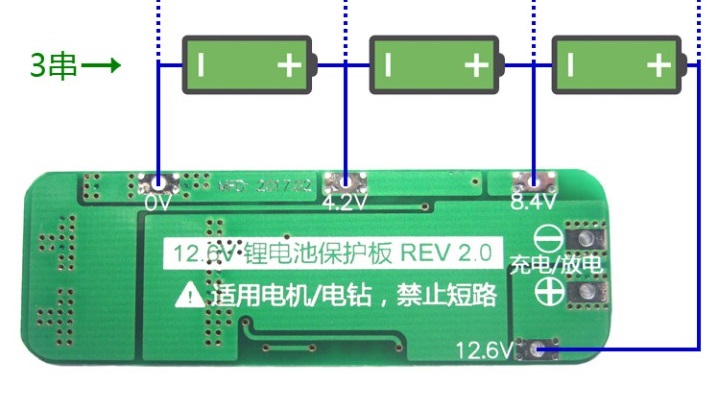

На цьому фото показано схему підключення 3s на 20 ампер (BMS плата для ехолоту)
