Необхідні інструменти та матеріали для збірки.
- 1. Сверла по металу: 1мм, 3мм, 3.5мм, 8мм.
- 2. Плашка М4.
- 3. Гвинти, гайки та шайби:
Гвинт метричний з потайною голівкою 3*20 - 3шт.
Гвинт метричний з напівкруглою голівкою 3*15 - 1шт.
Гайка М3 - 5шт.
Гайка М4 - 2 шт.
Шайба збільшена під заклепку М4 - 6шт.

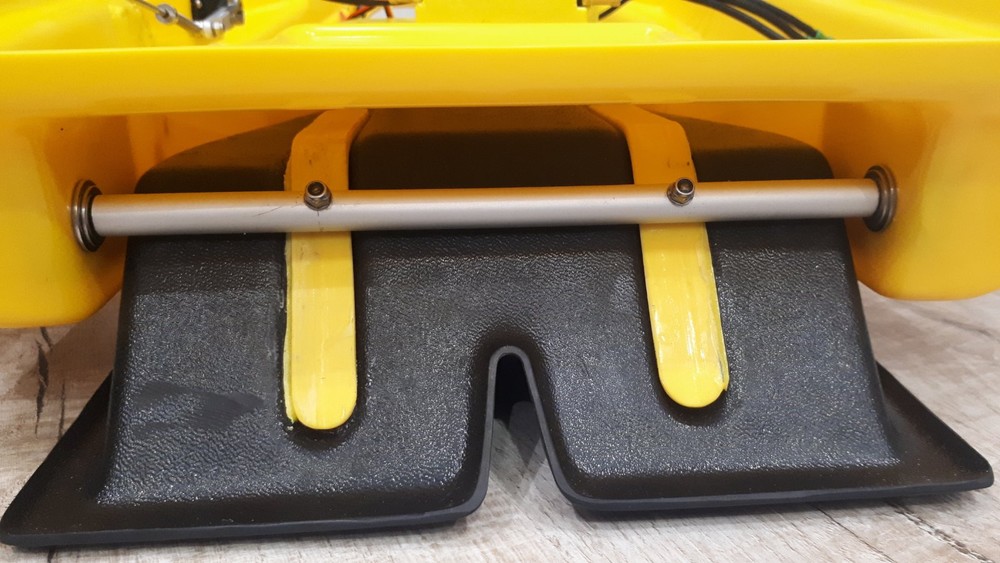

Шайба DIN 125 М8 - 2шт. - 4. Трубка алюмінієва D8 АН-21, 8мм товщина стінки 1мм:
24.3 см. під тягу + 2*26мм на підсилення.
24.8 см. під бункер. - 5. Шпилька М5, 10 см.
- 6. Серво TD-8135 MG 180° 35кг. Качелька для серво розміром 85мм ценри.

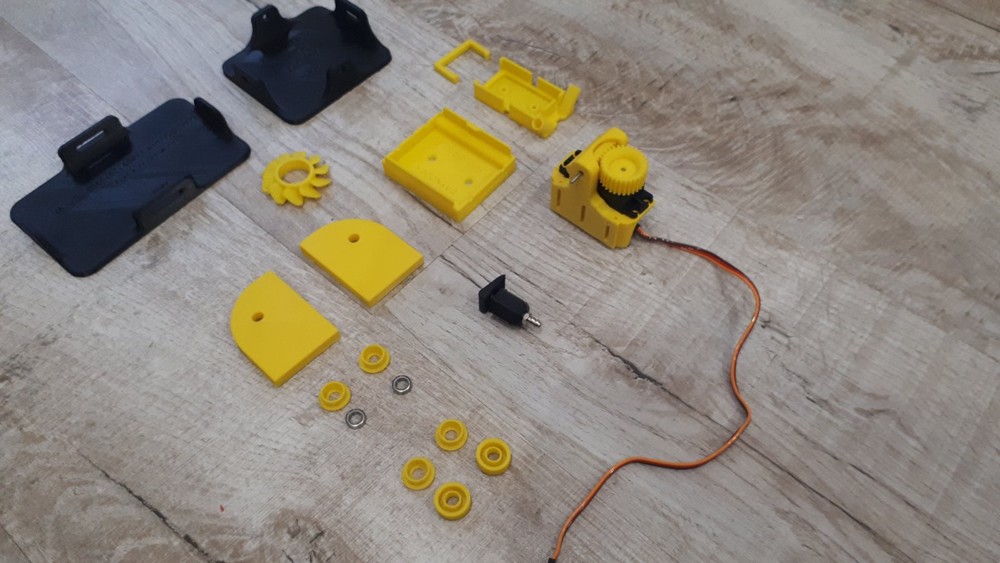

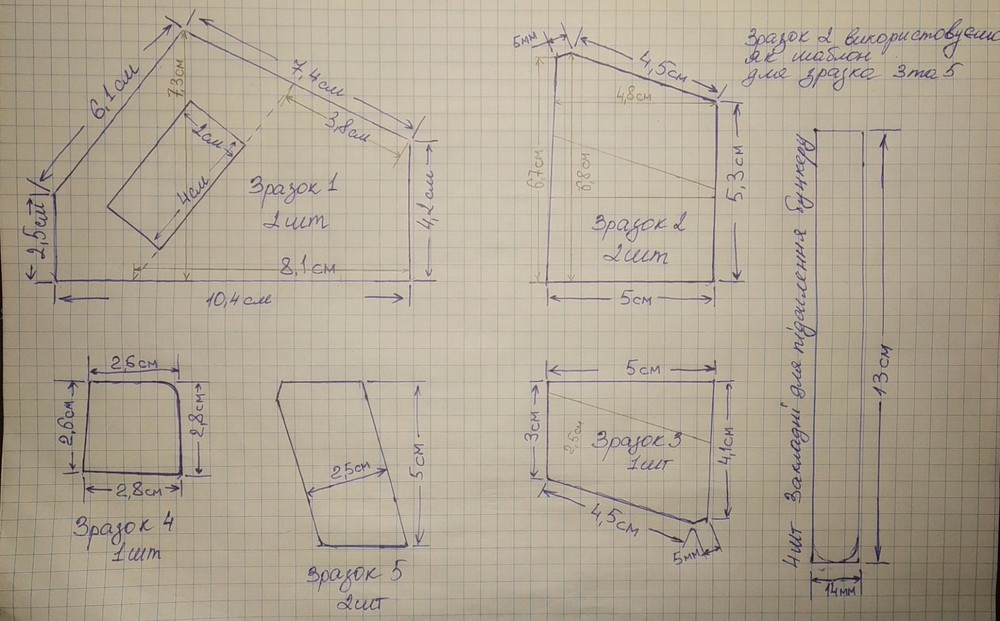

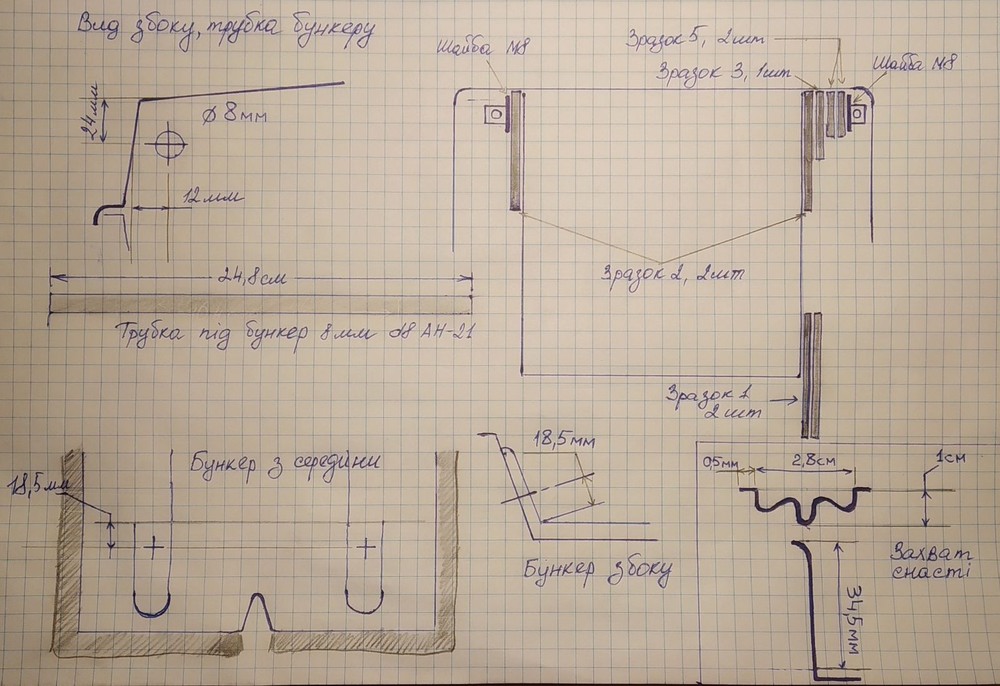

Вирізаємо з пластмаси: - 7. Закладні для підсилення бункеру 13см*14мм - 4 шт.
- 8. Кріплення серви: зразок 1 - 2шт.

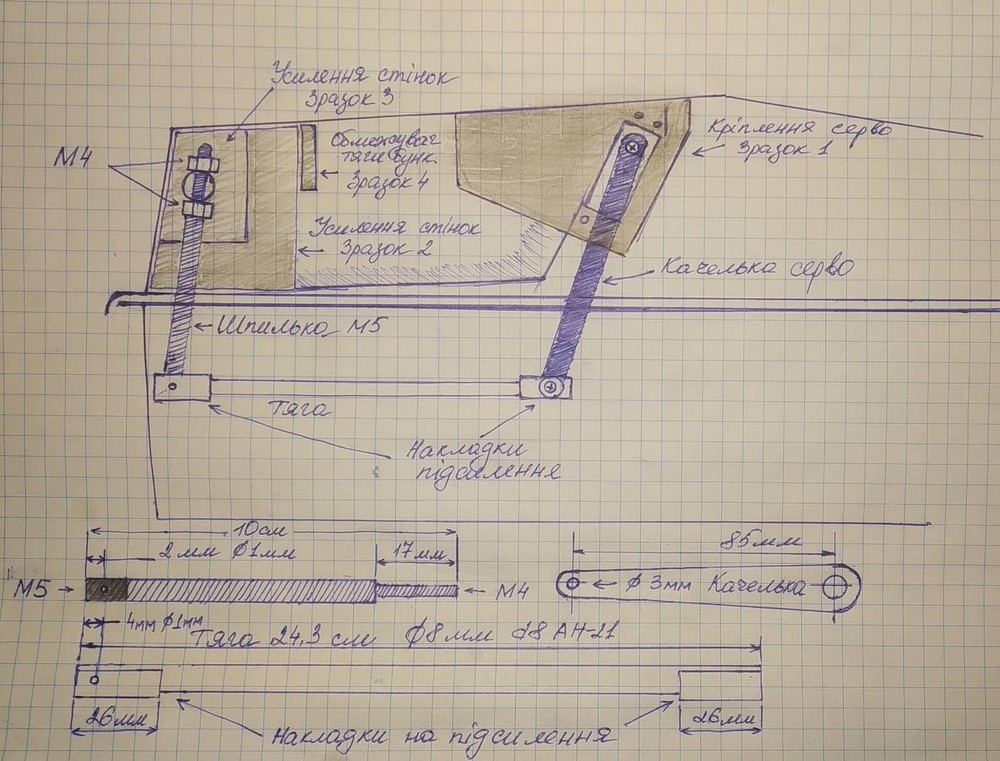

- 9. Усилення стінок тяги бункеру: зразок 2 - 2шт, зразок 3 - 1шт, зразок 5 - 2шт.
- 10. Обмежувач тяги бункеру: зразок 4 - 1шт.

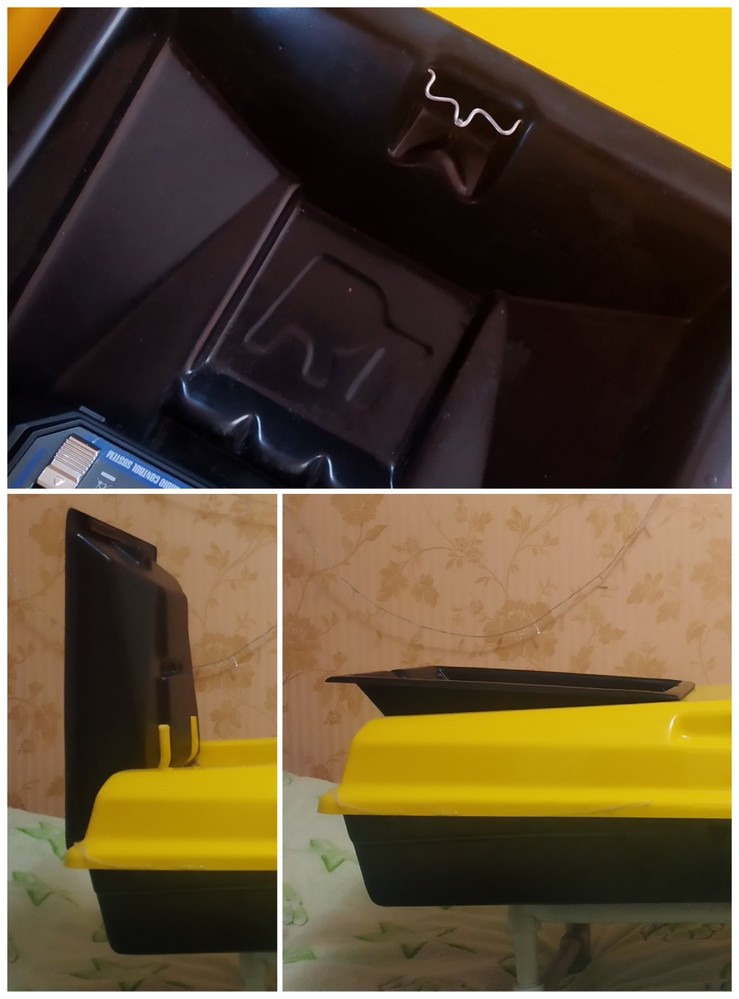

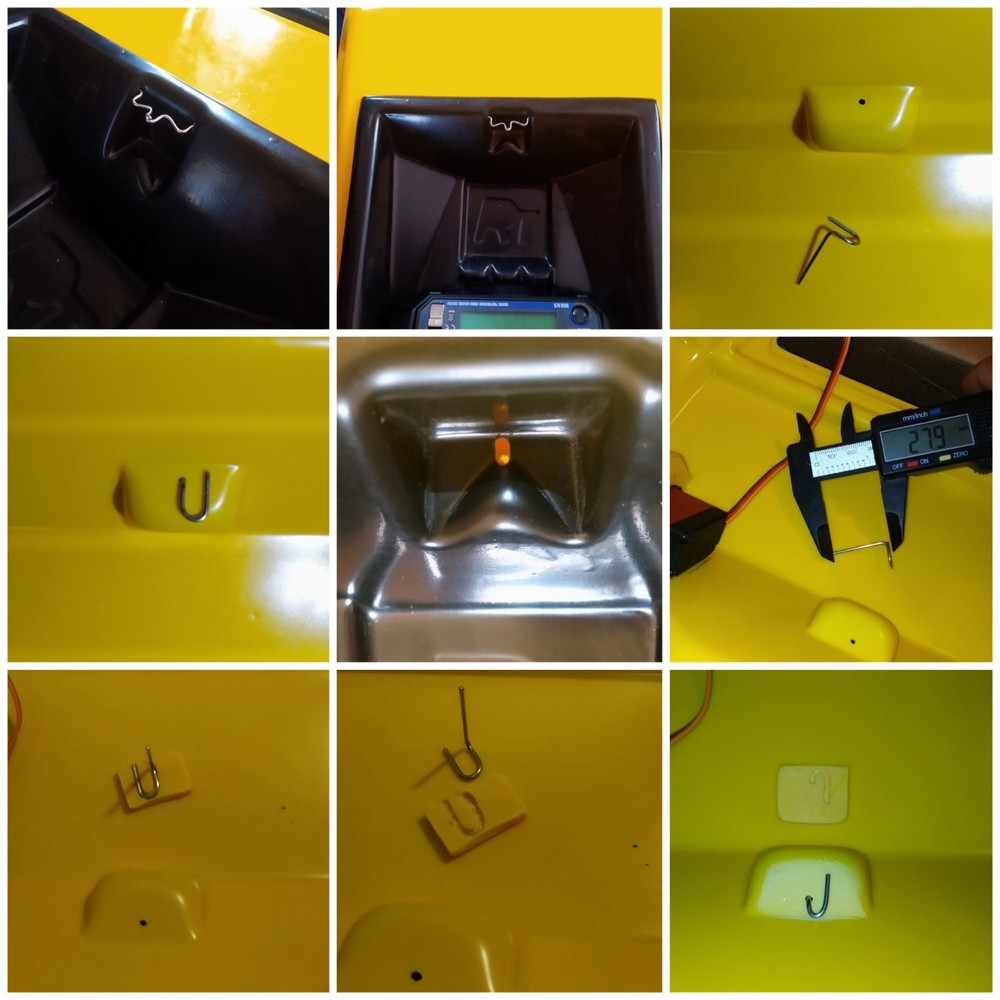

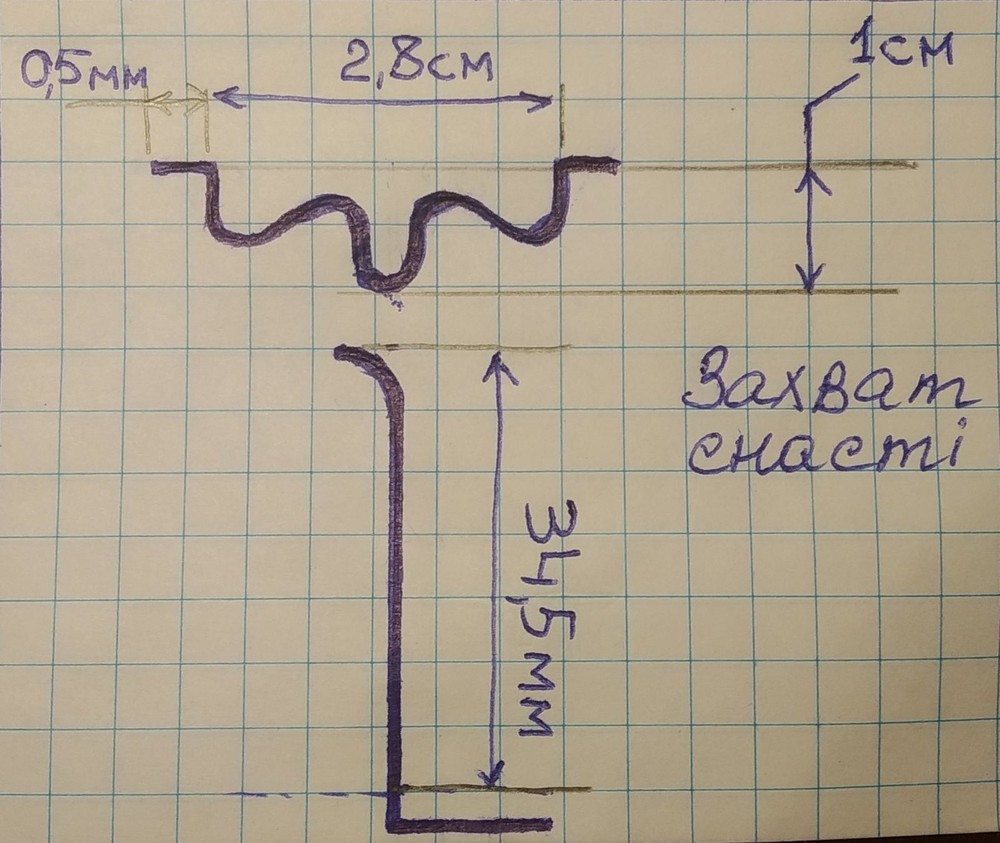

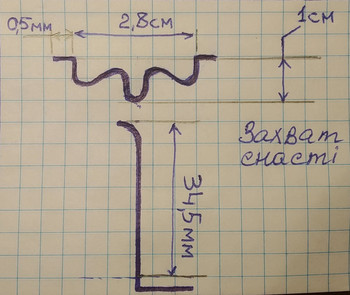

- 11. Кріплення снасті та фіксатор: Міцний сталистий або нержавіючий прут діаметром від 1.5мм
- 12. Клей ( Я використовував 2-х компонентний Tytan Quick FIX без використання затверджувача,
затверджувач використовував після приклеєння на місце тоїсть по кутках деталі ззовні. Деталь у місцях клеєння потрібно зашкурити.)
Можна приклеїти також на герметик автомобільний шовний або дихлоретан ( перед використанням проексперемнтуйте на пластмасі ) - 13. Силіконова змазка або інша. Потрібно змазати всі елементи які мають рухомі частини.
Перед збиранням дивимося відео урок 2!

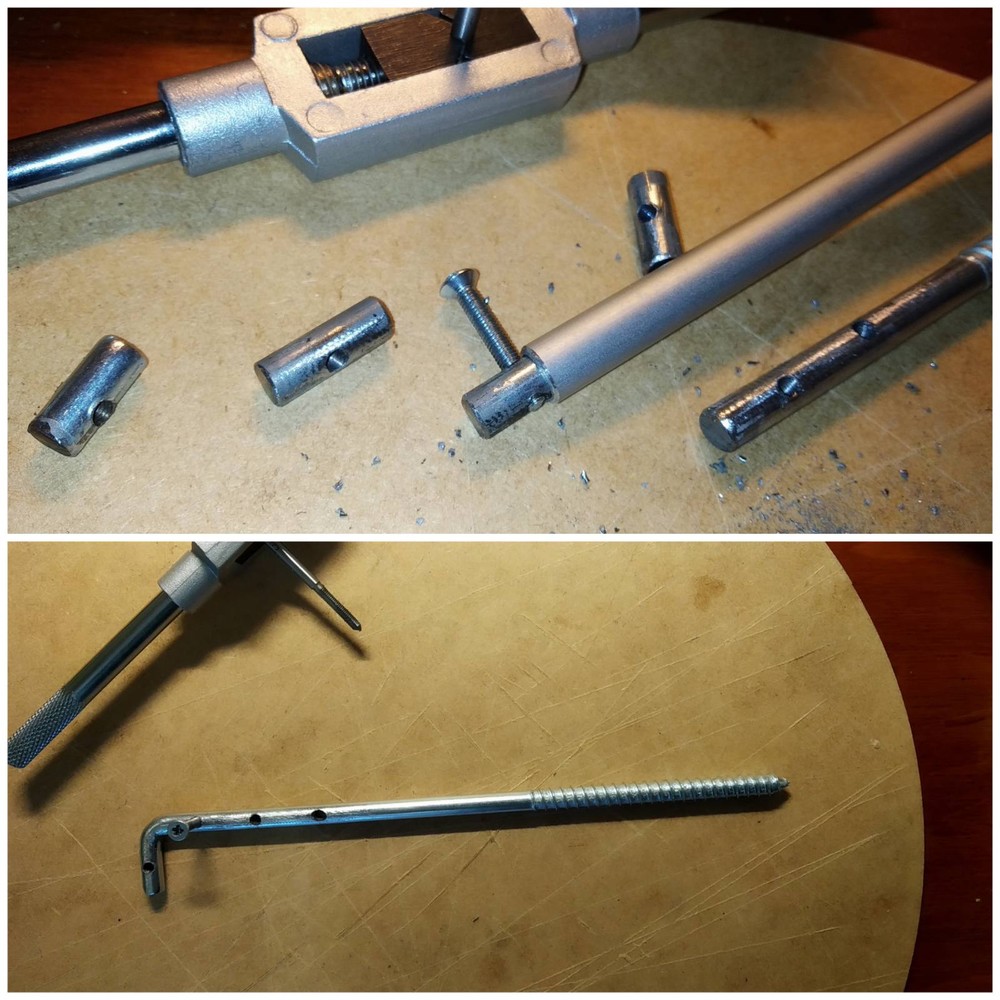

Модифікація кріплення при необхідності. Замість гайки сверлемо та нарізаємо різьбу та відрізаємо необхідну довжину, змащуємо щоб не ржавіло та заганяємо у трубку.
Вам необхідно придбати мічик М3. Це доповнення та необхідність це робити ваш вибір!

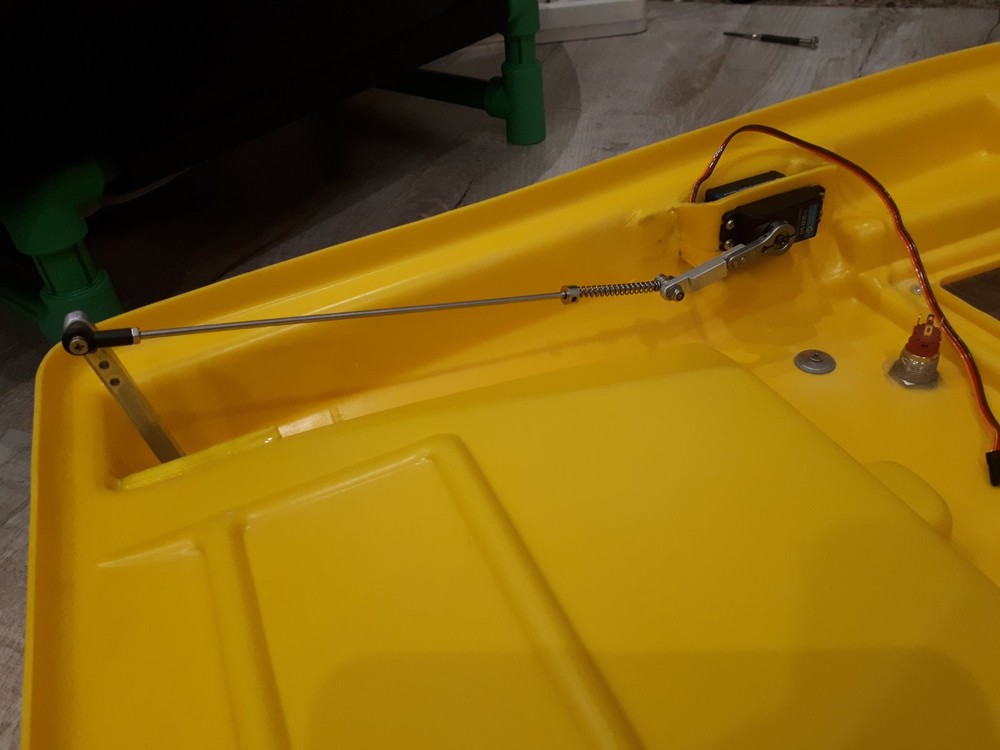

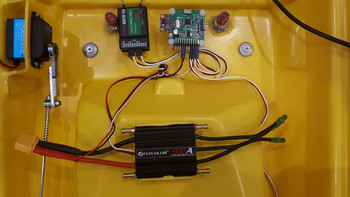

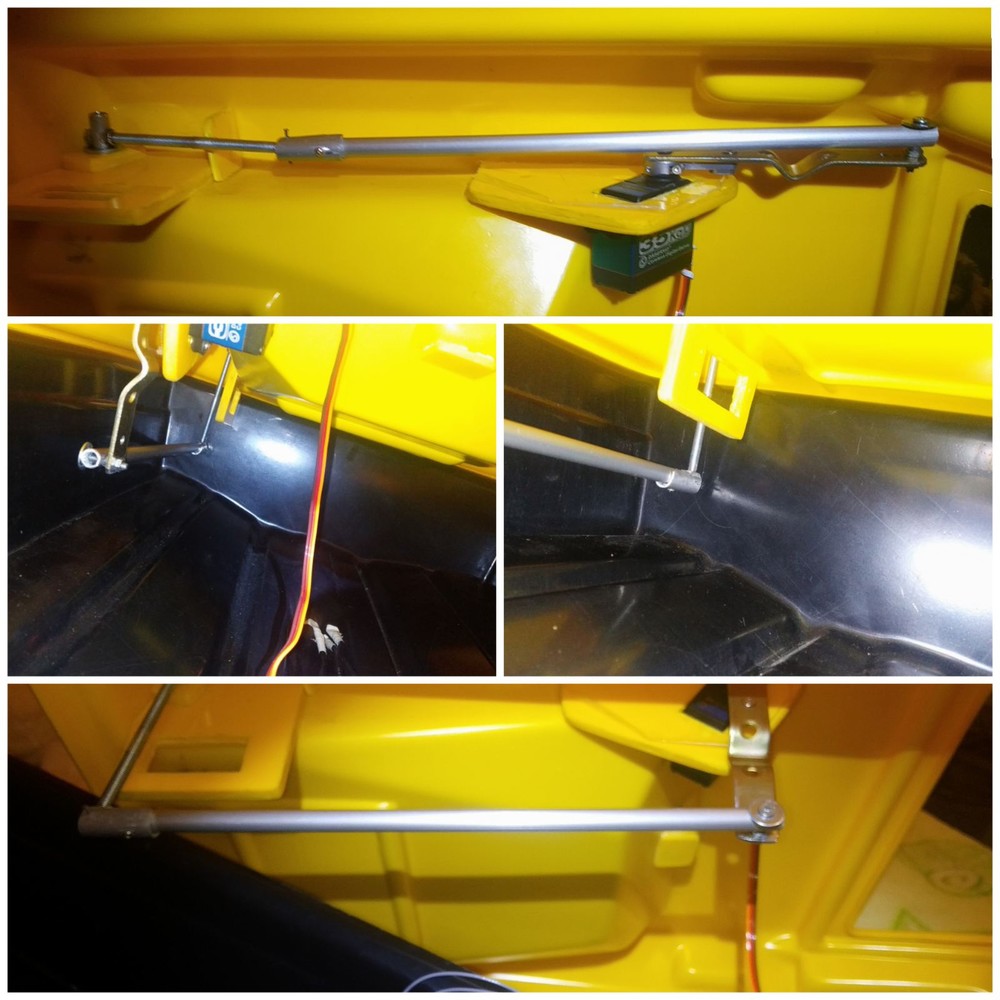

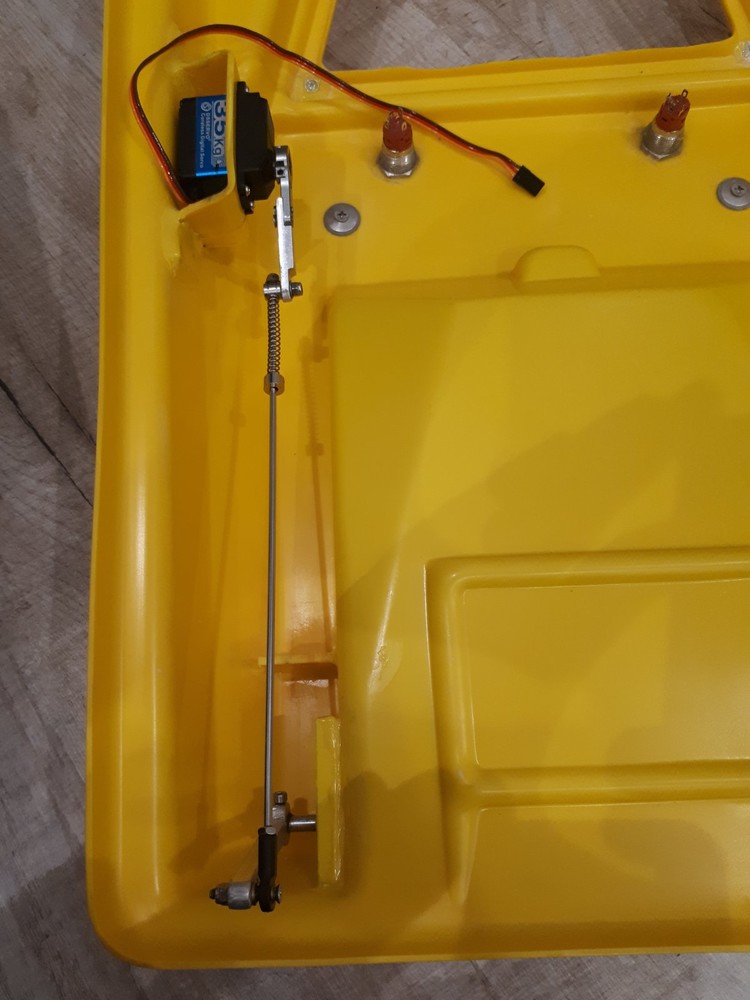

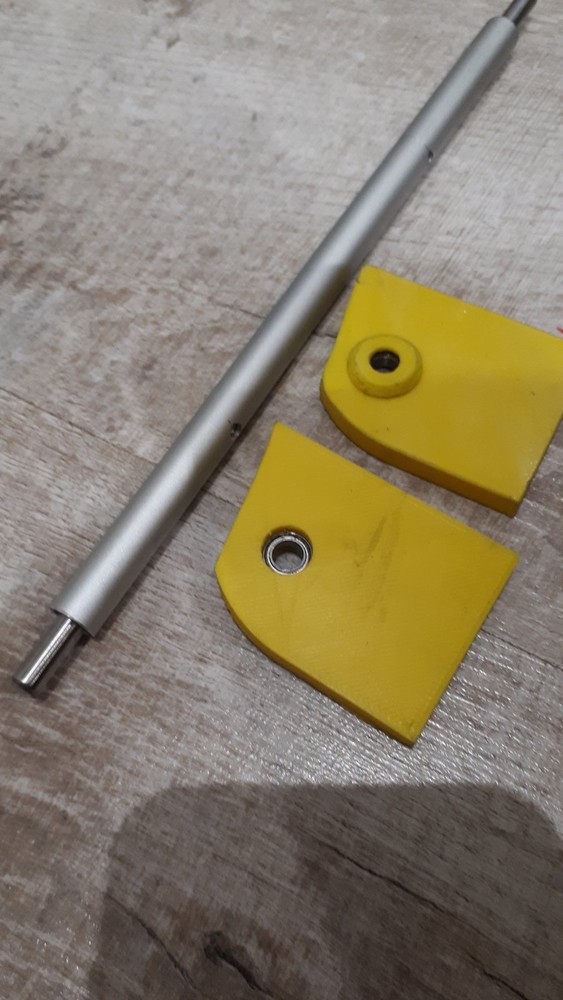

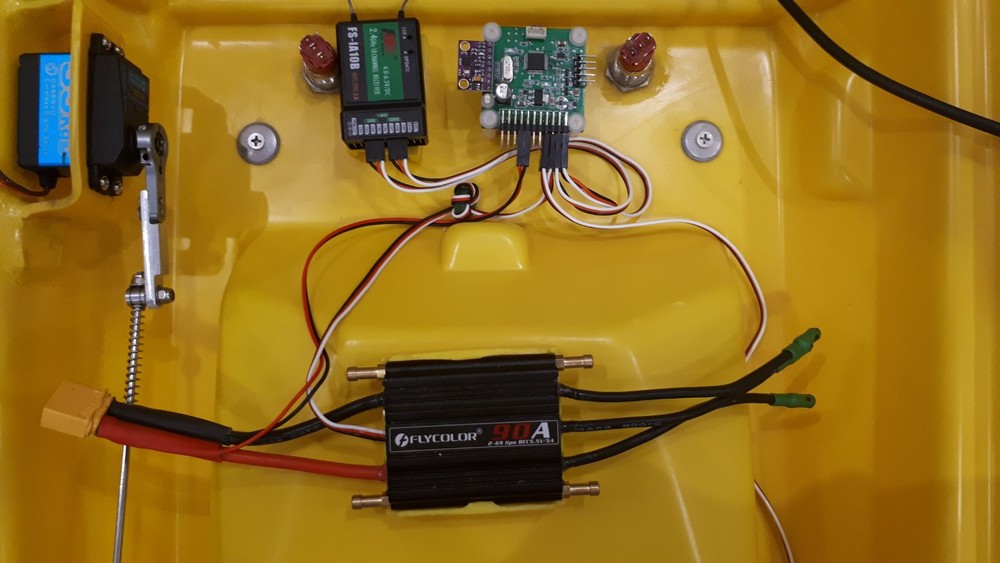

Прикріплення:
